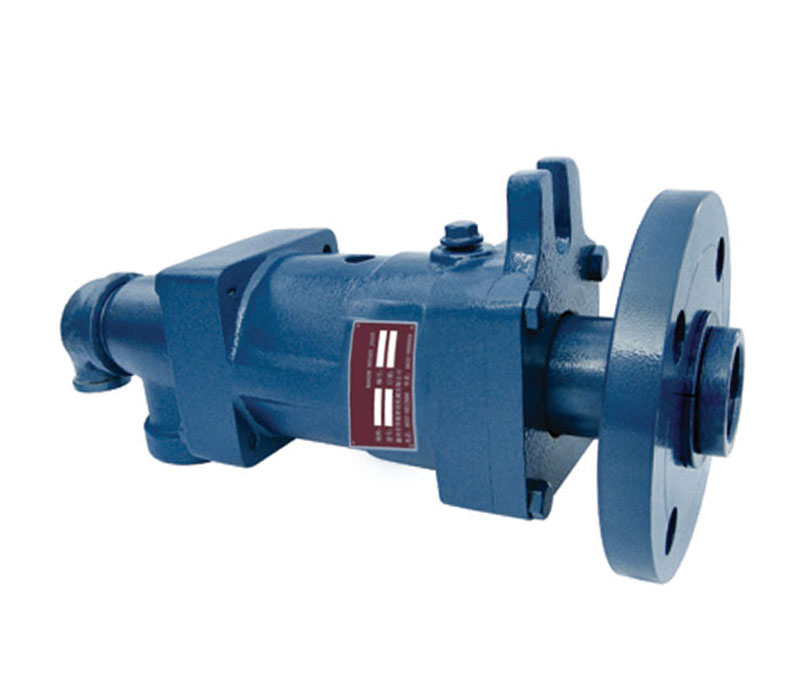

DS-XF型旋轉接頭

質量穩定

實行全過程質量監控，細致入微，全方位檢測！

價格合理

自有工廠，減少了開支，讓利于客戶！

異型定制

替代進口，支持來圖來樣，現場測繪

銷售熱線：13062042029

圖文傳真：0632-5666333

技術支持：0632-5656555

DS-XF型旋轉接頭特點：

DS-XF型旋轉接頭空心軸通過螺紋或法蘭連接到輥子上或輥筒上，為主要的旋轉部件，與設備作同步運動。密封環與空心軸和波紋管補償器共同組成浮動的雙端面密封摩擦副，有利于減小設備同心度差而帶來的密封性不好等缺點。密封環經過浸漬的碳石墨制成，具有良好的自潤滑性，從而降低摩擦和磨損，提高使用壽命;隨著密封環的磨損，由波紋補償器借助于彈簧的壓力隨時得到補償。軸承的使用一方面起支撐作用，同時又提高了旋轉精度，降低了摩擦扭矩。另外，殼體上設有觀察孔，通過觀察孔可隨時觀察到密封環的磨損及密封情況。高溫時定期加注鋰基脂。

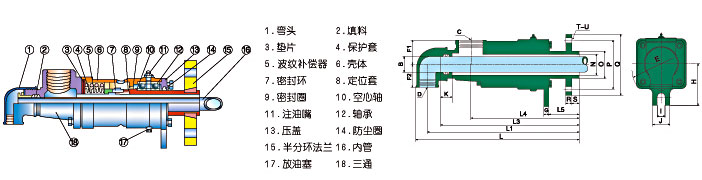

DS-XF型旋轉接頭參數：

規格	型號	B	C	D	E	F1	F2	G	H	I	J	K	L	L1	L3	L4	L5	N	O	P	Q	R	S	T	U
15	DS-XF15-6	10	Rc3/8	Rc1/2	79	29	25	8	55	14	34	15	222	209	196	161	47	14	26	65	95	14	8	4	14
20	DS-XF20-8	12	Fc1/2	Rc1/2	89	34	30	10	65	18	38	15	248	233	219	179	49	18	29	75	105	16	8	4	14
25	DS-XF20-8	16	Rc3/4	Rc1/2	110	42	33	10	70	14	40	28	304	289	274	224	64	25	40	85	115	16	10	4	14
32	DS-XF32-15	19	Rc1	Rc1/2	119	44	38	11	82	18	48	47	311	296	281	226	59.5	32	44	100	140	18	12	4	18
40	DS-XF40-20	25	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	48	364	364	327	264	71	38	49	110	150	18	12	4	18
50	DS-XF50-25	31	Rc1-1/2	Rc1	167	54	51	10	95	18	42	49	370	350	329	266	68	50	60	125	165	20	15	4	18
65	DS-XF65-32	40	Rc2	Rc1-1/4	186	70	62	14	120	20	50	59	422	394	369	295	72	65	75	145	185	20	18	4	18
80	DS-XF80-40	46	Rc2-12	Rc2	207	75	72	16	130	24	54	71	483	446	414	319	75	75	90	160	200	20	20	8	18
