HS-GF型旋轉接頭

質量穩定

實行全過程質量監控，細致入微，全方位檢測！

價格合理

自有工廠，減少了開支，讓利于客戶！

異型定制

替代進口，支持來圖來樣，現場測繪

銷售熱線：13062042029

圖文傳真：0632-5666333

技術支持：0632-5656555

HS-GF型旋轉接頭特點：

HS-GF型旋轉接頭空心軸通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件;密封結構綜合了Q型(內裝式密封)和D型旋轉接頭(滾動軸承支承)的結構特點，并采用了平衡式密封設計，使工作壓力對密封環兩端產生的壓力幾乎相等，從而有效地降低了密封載荷對密封端面的磨損，延長了使用壽命;滾動軸承對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小，重量輕，因此，可適用于較高轉速條件下。另外，殼體上設有觀察孔，通過它可觀察密封的泄漏和磨損情況。設有注油孔時，請定時加注潤滑油。

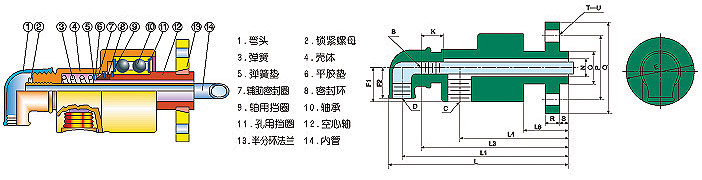

HS-GF型旋轉接頭參數：

規格	型號	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	N	O	P	Q	R	S	T	U
15	HS-GF15-6	G/8	Rc1/2	Rc1/2	55	28	25	15	160	148	138	103	43	12	26	65	95	14	8	4	14
20	HS-GF20-8	G1/4	Rc3/4	Rc1/2	62	31	30	32	187	172	157	112	47	16	32	75	102	14	8	4	14
25	HS-GF25-10	G3/8	Rc3/4	Rc1/2	74	37	33	26	190	175	160	118	49	20	36	85	115	16	10	4	14
32	HS-GF32-15	G1/2	Rc1-1/4	Rc1/2	90	45	38	32	226	211	197	143	57	30	46	100	140	18	10	4	18
40	HS-GF40-20	G3/4	Rc1-1/2	Rc3/4	95	48	43	36	249	227	202	147	57	36	50	110	150	18	14	4	18
50	HS-GF50-25	G1	Rc1-1/2	Rc1	122	60	51	46	305	283	260	287	65	48	60	125	165	20	18	4	18
65	HS-GF65-32	G1-1/4	Rc2	Rc1-1/4	156	78	62	50	358	333	303	219	76	62	75	145	185	20	12	4	18
80	HS-GF80-40	G1-1/2	Rc2-1/2	Rc1-1/2	160	80	70	50	383	353	286	231	90	75	90	160	200	20		8	18
