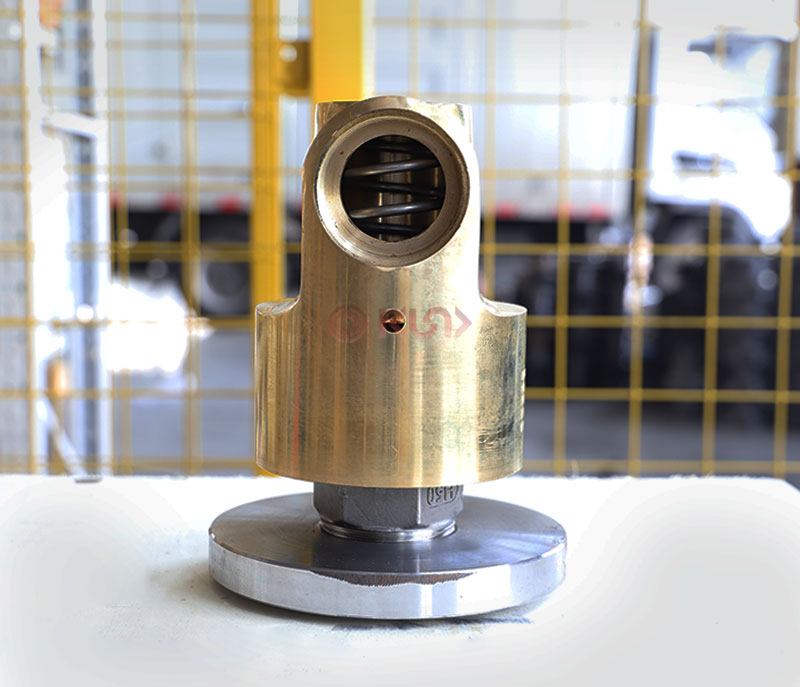

HS-XF型旋轉接頭

質量穩定

實行全過程質量監控，細致入微，全方位檢測！

價格合理

自有工廠，減少了開支，讓利于客戶！

異型定制

替代進口，支持來圖來樣，現場測繪

銷售熱線：13062042029

圖文傳真：0632-5666333

技術支持：0632-5656555

HS-XF型旋轉接頭特點：

HS-XF型旋轉接頭空心軸通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件;密封結構綜合了Q型(內裝式密封)和D型旋轉接頭(滾動軸承支承)的結構特點，并采用了平衡式密封設計，使工作壓力對密封環兩端產生的壓力幾乎相等，從而有效地降低了密封載荷對密封端面的磨損，延長了使用壽命;滾動軸承對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小，重量輕，因此，可適用于較高轉速條件下。另外，殼體上設有觀察孔，通過它可觀察密封的泄漏和磨損情況。設有注油孔時，請定時加注潤滑油。

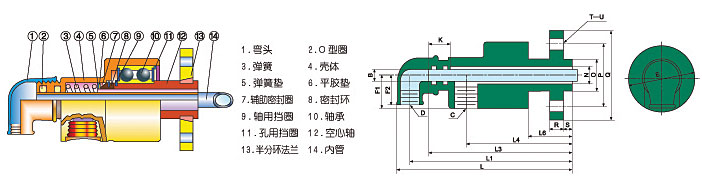

HS-XF型旋轉接頭參數：

規格	型號	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	N	O	P	Q	R	S	T	U
15	HS-XF15-6	10	Rc1/2	Rc1/2	55	28	25	15	147	135	125	90	30	12	26	65	95	14	8	4	14
20	HS-XF20-8	12	Rc3/4	Rc1/2	62	31	30	32	170	155	140	95	30	16	32	75	105	14	8	4	14
25	HS-XF25-10	16	Rc3/4	Rc1/2	74	37	33	26	175	160	145	103	33	20	36	85	115	16	10	4	14
32	HS-XF32-15	20	Rc1-1/4	Rc1/2	90	45	38	32	211	196	182	128	42	30	46	100	140	18	12	4	18
40	HS-XF40-20	25	Rc1-1/2	Rc3/4	95	48	43	36	232	210	185	130	40	35	50	110	150	18	12	4	18
50	HS-XF50-25	31	Rc1-1/2	Rc1	122	60	51	46	300	278	255	182	60	48	60	125	165	20	15	4	18
65	HS-XF65-32	40	Rc2	Rc11/4	156	78	62	50	350	325	295	211	68	62	75	145	182	20	18	4	18
80	HS-XF80-40	46	Rc2	Rc2	160	80	70	66	383	353	286	231	90	75	90	160	200	20	12	8	18
