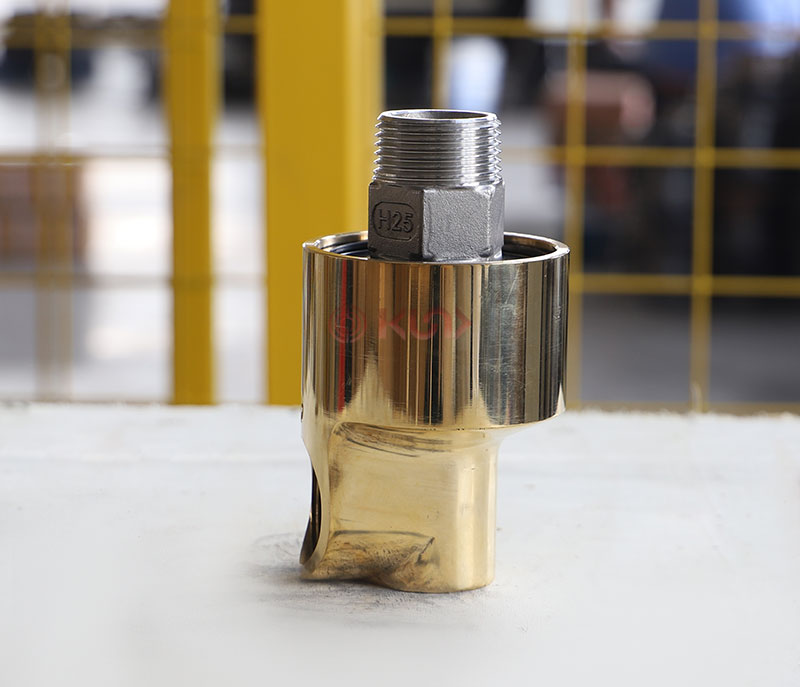

HD型旋轉接頭

質量穩定

實行全過程質量監控，細致入微，全方位檢測！

價格合理

自有工廠，減少了開支，讓利于客戶！

異型定制

替代進口，支持來圖來樣，現場測繪

銷售熱線：13062042029

圖文傳真：0632-5666333

技術支持：0632-5656555

HD型旋轉接頭特點：

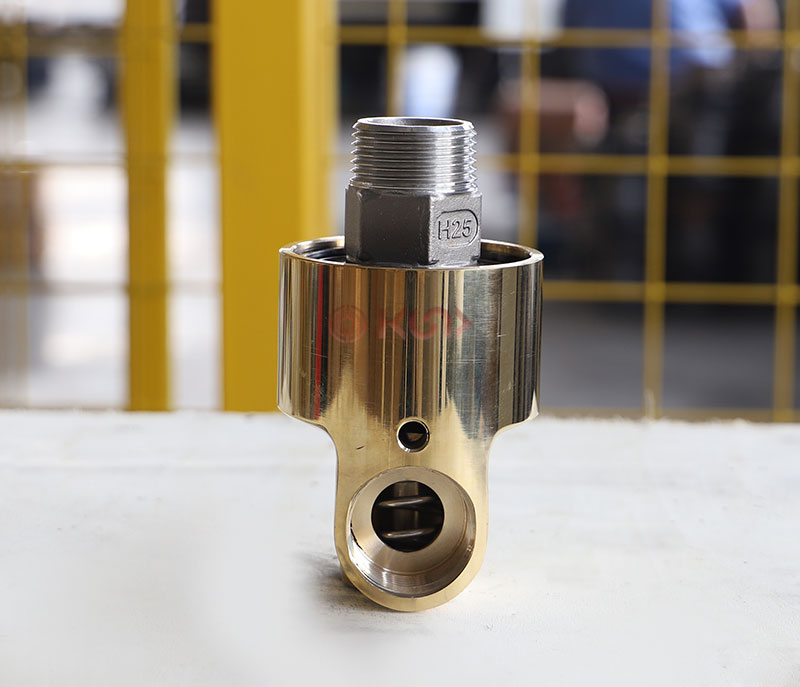

HD型旋轉接頭空心軸通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件;密封結構綜合了Q型(內裝式密封)和D型旋轉接頭(滾動軸承支承)的結構特點，并采用了平衡式密封設計，使工作壓力對密封環兩端產生的壓力幾乎相等，從而有效地降低了密封載荷對密封端面的磨損，延長了使用壽命;滾動軸承對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小，重量輕，因此，可適用于較高轉速條件下。另外，殼體上設有觀察孔，通過它可觀察密封的泄漏和磨損情況。設有注油孔時，請定時加注潤滑油。

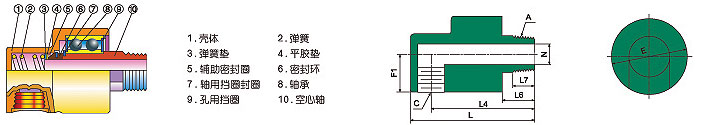

HD型旋轉接頭參數：

規格	型號	A	C	E	F1	L	L4	L6	L7	N
6	HD-6	R1/8	Rc1/8	39	20	76	66	22	12	5
8	HD-8	R1/4	Rc1/4	39	20	76	66	22	12	5
10	HD-10	R3/8	Rc3/8	55	28	105	90	30	15	8
15	HD-15	R1/2	Rc1/2	55	28	105	90	30	18	12
20	HD-20	R3/4	Rc3/4	62	31	115	95	30	20	16
25	HD-25	R1	Rc1	74	37	125	103	33	20	20
32	HD-32	R1-1/4	Rc1-1/4	90	45	156	128	42	25	30
40	HD-40	R1-1/2	Rc1-1/2	95	48	160	130	40	25	36
50	HD-50	R2	Rc2	122	61	220	182	60	35	48
65	HD-65	R2-1/2	Rc2-1/2	156	78	256	211	68	40	62
80	HD-80	R3	Rc3	160	80	286	231	90	35	75
100	HD-100	R4	Rc4	220	110	405	335	90	45	98
